Vithometro.gr : Side scan (Πλευρική Σάρωση)

Βυθόμετρα & Χάρτες Side scan (Πλευρική Σάρωση)

Έφτασε η ώρα που τέλειωσε η πρώτη φάση των δοκίμων της τεχνολογίας του side scan (πλευρική σάρωση), τι είναι τελικά η πλευρική σάρωση που χρησιμεύει και γιατί κάποιος που έχει ήδη το DFF3D της FURUNO να προμηθευτεί και τον ειδικό αισθητήρα  (δε χρειάζεται μονάδα μόνο ο αισθητήρας ).

Καταρχήν να ξεκαθαρίσουμε ότι αυτός ο αισθητήρας δεν συνδέεται με τα Navnet3 στις 9 ίντσες ούτε με τα Navnet2 αλλά συνεργάζεται με τα  μοντέλα 12, 16 και 19 , αυτό γιατί χρειάζεται μεγαλύτερη επεξεργαστική δύναμη.

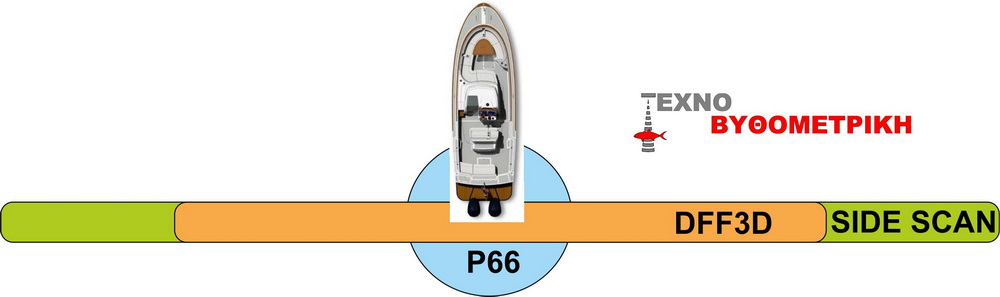

Εκπέμπει πολυδεσμικα όπως το DFF3D δηλαδή με μια σειρά δεσμών αλλά η βασική του διαφορά είναι ότι έχει μεγαλύτερο άνοιγμα σάρωσης που σημαίνει ότι μπορούμε να εντοπίσουμε στόχους ακόμα πιο μακριά από το σκάφος και εννοείτε  καμία σχέση στο άνοιγμα κώνου ενός απλού βυθομέτρου .

Η φωτογραφική απεικόνιση όπως συνηθίζουμε να τη λέμε  δεν μας δίνει το στόχο σαν όγκο αυτό που έκανε μέχρι τώρα το DFF3D αλλά μας δίνει εκτός από την απεικόνιση του αλλά  και την ακριβή  θέσης του στο πυθμένα αφού με ένα άγγιγμα του δαχτύλου μας πάνω στο στόχο πχ μπροστά πίσω μπορούμε με ακρίβεια να πάρουμε το στίγμα του στο πλοτερ μας, δηλαδή με το DFF3D μέχρι τώρα ανιχνεύαμε ένα στόχο 50 μέτρα δεξιά από το σκάφος μας με το Side scan θα ξέρουμε και την ταυτότητα αυτού που εντοπίσαμε αν είναι πχ ένας βράχος η ένα ναυάγιο.

Πολύ μεγάλο ρόλο στην απεικόνιση που θα πάρουμε στην οθόνη παίζει η συχνότητα που εκπέμπει το μηχάνημα μας και εδώ ισχύει αυτό που ισχύει σε όλες τις συσκευές ηχοβολισμού δηλαδή όσο πιο υψηλή συχνότητα χρησιμοποιούμε  έχουμε καλύτερη λεπτομέρεια του στόχου αλλά δεν μπορούμε να ανιχνεύσουμε βαθύτερα και αντίθετα όσο πιο χαμηλή συχνότητα χρησιμοποιούμε έχουμε χαμηλότερη ανάλυση αλλά ανιχνεύουμε πιο  βαθιά.

Η Furuno πολύ σοφά επέλεξε μιας και δεν προορίζει τα μηχανήματα της για λίμνες αλλά μόνο για αλμυρό νερό  να κάνει εκπομπή στα 230Khz μια μέση συχνότητα δηλαδή έτσι κερδίζουμε τα καλά και των δυο περιπτώσεων και μια καλή ανάλυση αλλά και ανίχνευση και στα βαθύτερα νερά.

Τώρα στην ερώτηση που γεννιέται ποσό βαθιά πάει δε μπορώ αν δώσω απάντηση ακόμα  και όπως όλοι με ξέρετέ αν δε δοκιμάσω κάτι εγώ και αν δε το δω με τα ίδια μου τα μάτια δεν το ξεστομίζω, η εικόνα διαγράφηκε ικανοποιητική και στα 157 μέτρα και αυτό είναι πολλά υποσχόμενο για τις δοκιμές που θα γίνουν στο μέλλον πιο βαθιά, πιο κάτω οι επεξηγήσεις από εικόνες στόχους  που πήρα μέχρι τα 60 μέτρα:

Μεγάλο αντιτορπιλικό βυθισμένο από νάρκη, με το κίτρινο βελάκι φαίνεται καθαρά η τρύπα από την έκρηξη που το έστειλε στον υγρό του τάφο πριν από 80 χρόνια, στην πάνω μεριά της εικόνας βλέπουμε με το πράσινο βελάκι ότι ο βυθός είναι στα 44μ ενώ με το μωβ βελάκι ότι το side scan «βλέπει» μέχρι τα 100 μέτρα (ευθεία από τον αισθητήρα)

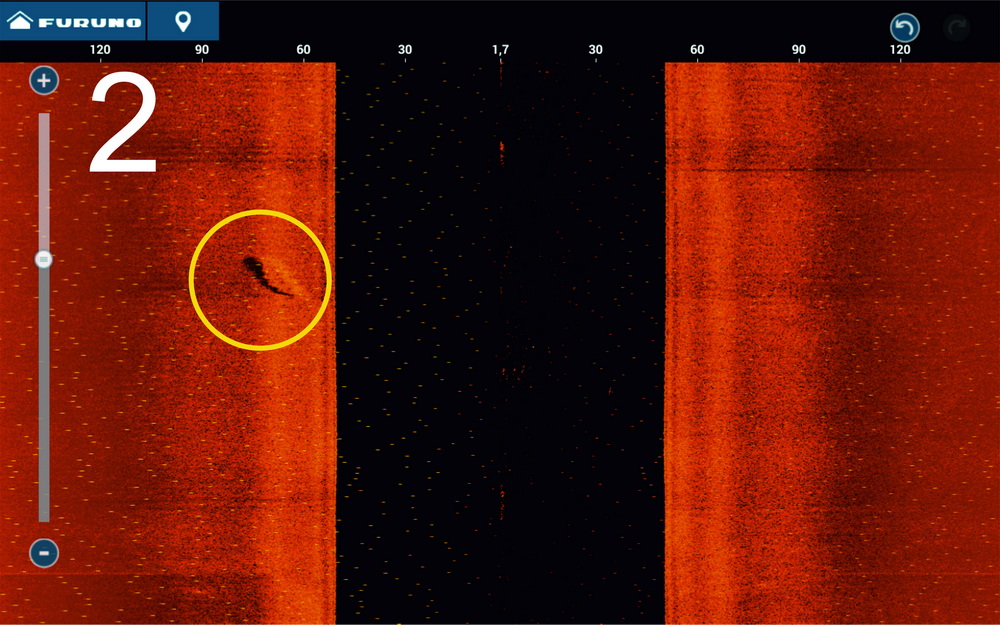

Μικρή βάρκα

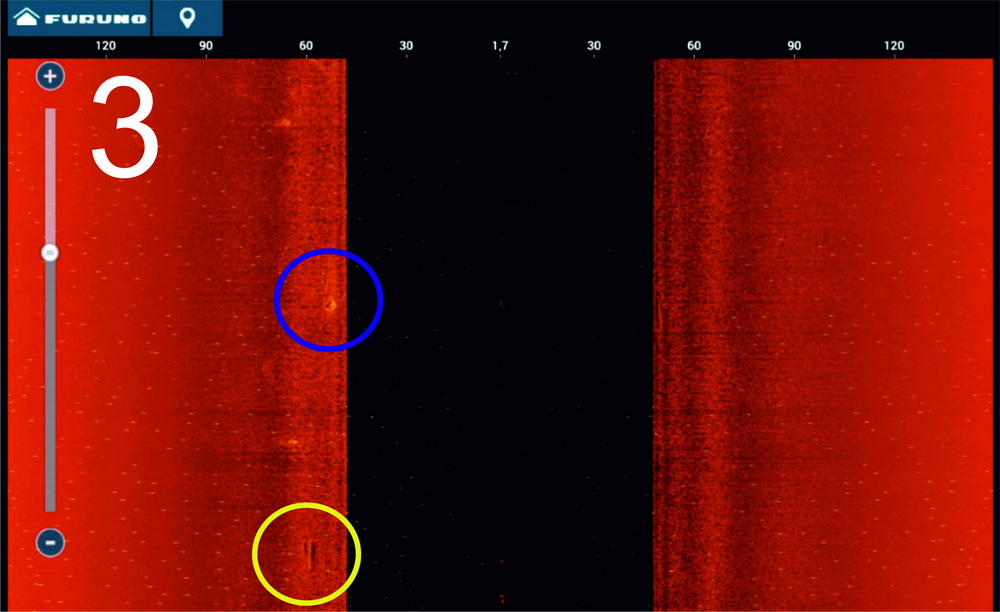

Με το μπλε κύκλο ρόδα από φορτηγό με το κίτρινο σίδερα από ροουλ μπαρ

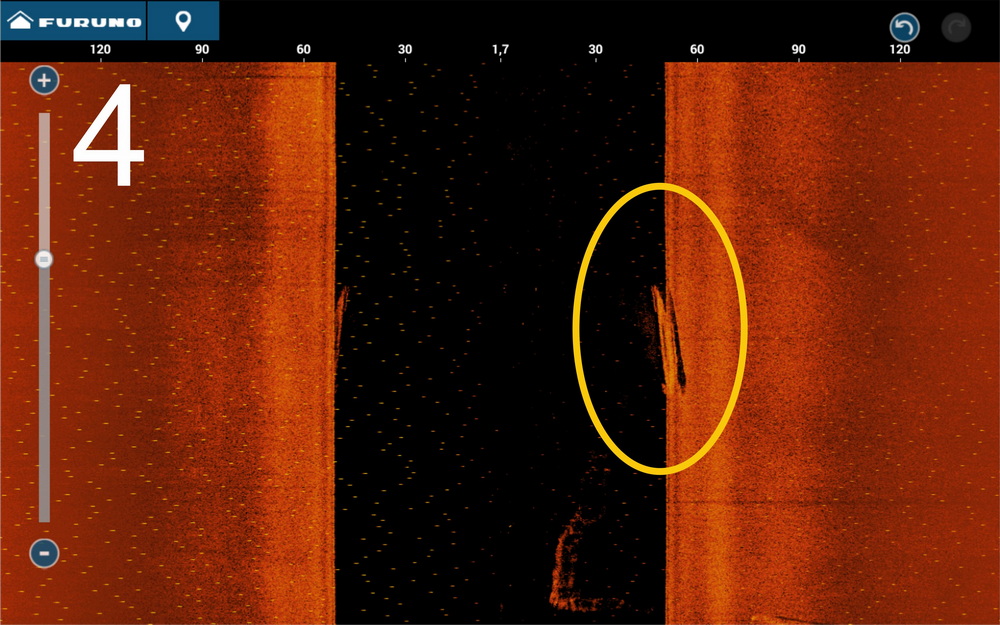

Φορτηγίδα

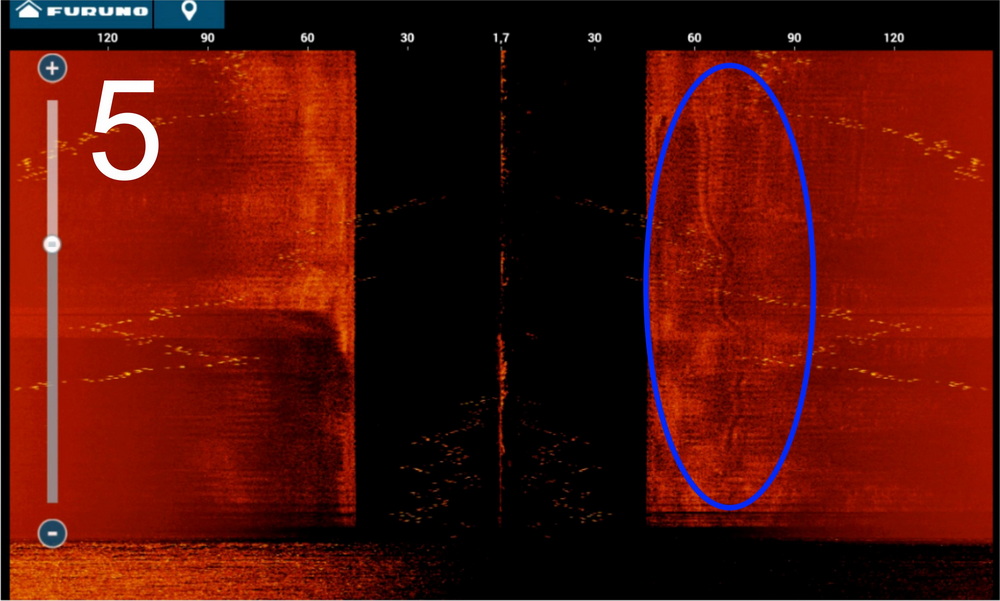

Σωλήνας βιολογικού

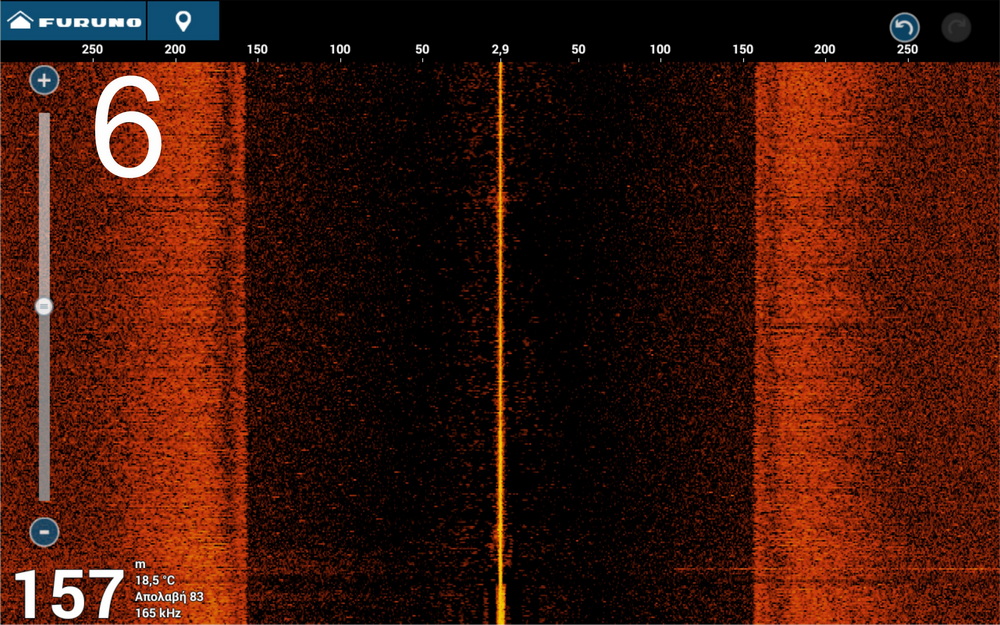

Ανίχνευση με αρκετό κυματισμό στα 157 μέτρα

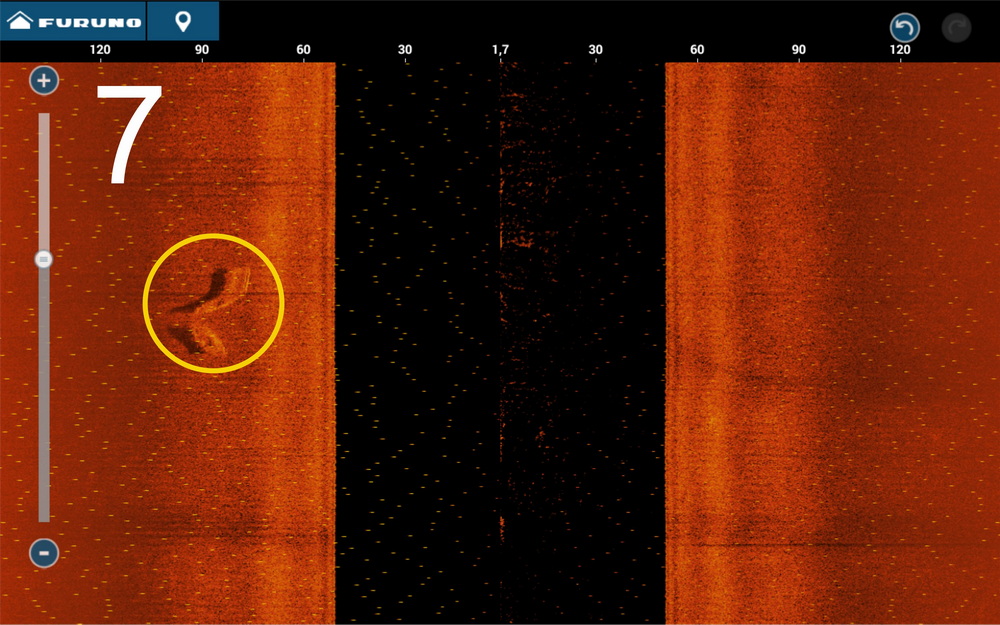

Καΐκι κομμένο στα δυο

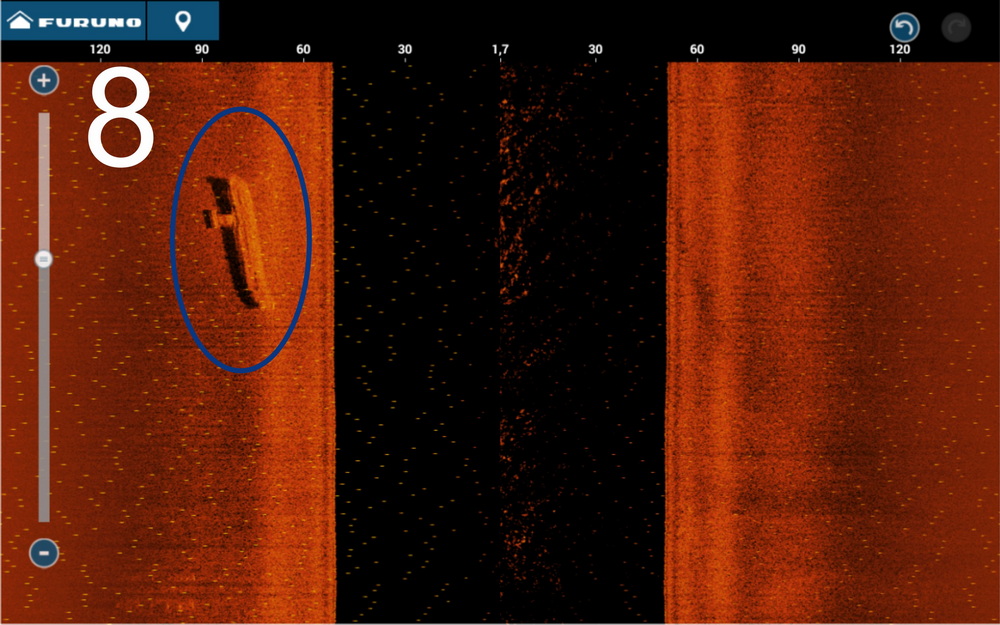

Ρυμουλκό
