                            Τι είναι το ΠολυΔεσμικό βυθόμετρο

Μέχρι τώρα η πλειοψηφία των φίλων ψαράδων που χρησιμοποιούσε βυθόμετρα FURUNO   για την ανίχνευση των ψαριών ήξερε τα συμβατικά βυθόμετρα αυτά δηλαδή που χρησιμοποιούσαν διπλή ομόκεντρη δέσμη 50kHz  η 200KHz αναλόγως με το βάθος αλλά  και την ανάλυση των στόχων που θα ήθελε να πάρει στην οθόνη .Επίσης κάποιοι φίλοι που είχαν προμηθευτεί τα μοντέλα NavNet TZtouch 2 αλλά και FCV 588-628 είχαν την ευκαιρία να έχουν ακόμα πιο ξεκάθαρους στόχους χρησιμοποιώντας την τεχνολογία RezBoost . Οι κάτοχοι του NavNet TZtouch2  μπορούσαν να προμηθευτούν τη συσκευή Chirp DFF-1 UHD με  τον αισθητήρα 1Kw και με αυτήν την τεχνολογία να σαρώνουν το στόχο με ένα εύρος συχνοτήτων και ο υπολογιστής να εμφανίζει στην οθόνη την πιο ρεαλιστική απεικόνιση των στόχων .Το «μειονέκτημα» στις παραπάνω μεθόδους ανίχνευσης ήταν ότι ο κώνος ηχητικού σήματος ήταν περιορισμένος αναλόγως τη συχνότητα αλλά και το βάθος ,στην καλύτερη περίπτωση σε ακτίνα λίγα  μέτρα από το σκάφος ,Δηλαδή αυτό που έβλεπε να εμφανίζετε στην οθόνη του ο φίλος ψαράς ηταν σχετικά κοντά του .Ενα άλλο μεγάλο μειονέκτημα των συμβατικών βυθομέτρων είναι ότι προσπαθούν ένα κόσμο τριών διαστάσεων  με ύψος , πλάτος και βάθος να μας τον παρουσιάσουν σε μια οθόνη δυο διαστάσεων σε ύψος και πλάτος άρα χανόταν το βάθος ,αυτός είναι και ο λόγος που βλέπαμε μια συναγρίδα μέσα σε ένα  κοπάδι με ψιλό ενώ στην πραγματικότητα το ψάρι  είναι αρκετά μακριά από το θύμα του .Το να ανιχνεύσουμε μια περιοχή  προϋπόθετε αρκετές βόλτες με το σκάφος με σκοπό να την «χαρτογραφήσουμε» ώστε να επισημάνουμε τα καίρια σημεία όπου θα βρίσκαμε τα ψάρια ,αυτό μεταφράζεται σε χρόνο αλλά και καύσιμα ειδικά αν δεν είμαστε καλοί γνώστες της περιοχής όπου θα επιχειρήσουμε να ψαρέψουμε .Σήμερα έρχεται η  FURUNO  πρωτοπόρα στα ηλεκτρονικά βοηθήματα αλιείας να φέρει στον ερασιτέχνη ψαρά μια τεχνολογία που μέχρι τώρα την χρησιμοποιούσαν τα μεγάλα αλιευτικά .Η τεχνολογία αυτή χρησιμοποιεί σε ευθεία και κάθετα από την πορεία του σκάφους 41 δέσμες και όχι μια η δυο (50kHz/200KHz) ,ο αισθητήτρας  είναι εξοπλισμένος με τον ειδικό σενσορα εξομάλυνσης της κίνησης του σκάφους  .Το πολυδεσμικο βυθόμετρο θα πάρει από όλες  αυτές τις δέσμες ξεχωριστή πληροφορία από την κάθε μια και θα μας την εμφανίσει στην οθόνη μας  ,ο ψαράς πια θα μπορεί να ξέρει αν τα ψάρια είναι δεξιά η αριστερά από το σκάφος αλλά και πόσο μακριά  κάτι που με τα συμβατικά βυθόμετρα ήταν αδύνατο Η μεγάλη επανάσταση είναι η επεξεργασία που κάνει  και η παρουσίαση του σε εμάς!



                                   Όσο πιο βαθειά τόσο καλύτερα

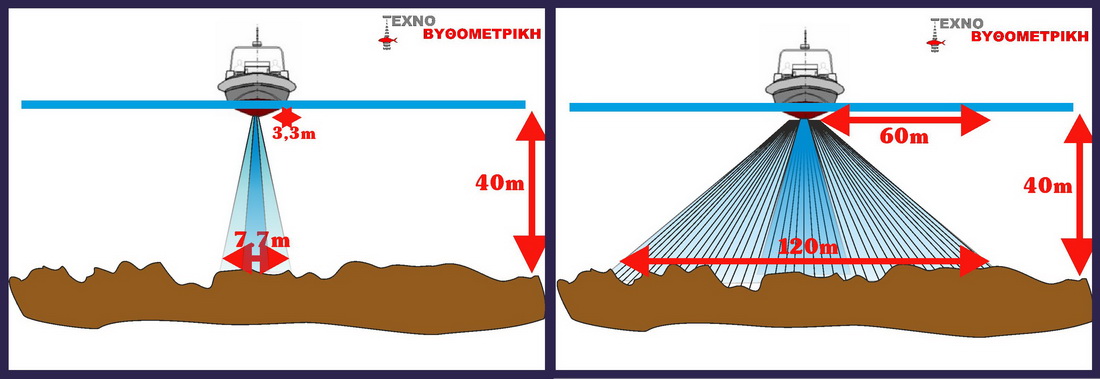

Τα πολυδεσμικο βυθόμετρο όπως βλέπουμε και στις εικόνες πιο πάνω εκπέμπει με 120 μοίρες άνοιγμα κώνου (60 αριστερά και 60 δεξιά ) αυτό σημαίνει πως όταν είμαστε στα 40 μέτρα βάθος με ένα απλό αισθητήρα πχ P66 στην υψηλή συχνότητα θα βλέπαμε 3,3 μέτρα ακτίνα δηλαδή 7.7 μέτρα διάμετρο άρα μια περιοχή με πλάτος 120 μέτρων θα θέλαμε 17 φορές να την περάσουμε παράλληλα για να την ανιχνεύσουμε .Με το νέο DFF-3D στα 40 μέτρα  βάθος μπορούμε να ανιχνεύσουμε περίπου 40 μέτρα αριστερά και 40 μέτρα δεξιά άρα το πέρασμα μιας και μόνο φοράς  είναι αρκετή για να έχουμε μια ξεκάθαρη και πλήρη απεικόνιση της μορφολογίας του βυθού αλλά και των ψαριών που υπάρχουν  .Αν τώρα επιχειρήσουμε να ψάξουμε μια περιοχή πχ στα 150 μέτρα τότε με 120 μοίρες ψάχνουμε περιπου 150 αριστερά και 150 δεξια……Για να μην παρεξηγηθώ τα μεγέθη που αναφέρω είναι θεωρητικά μιας και το νερό αναλόγως τα ρέματα την αλατότητα και άλλους παράγοντες απορρόφα το ηχητικό σήμα και έτσι μπορεί η εμβέλεια να είναι ελαφρός μικρότερη ,φυσικά αυτό το φαινόμενο γίνετε στις υψηλές συχνότητες πιο συχνά έτσι πολύ σοφά οι Ιάπωνες σχεδιαστές διάλεξαν για το πολυδεσμικο βυθόμετρο τη συχνότητα των 165KHz μια μέση συχνότητα που παρέχει  και σαφήνεια αλλά και διείσδυση , ο κατασκευαστής μας δίνει μέγιστο βάθος με 120 μοίρες τα 200 μέτρα με ακτίνα 200 μέτρα δεξιά και 200 μέτρα αριστερά ,πιστεύω αυτό καλύπτει τις προσδοκίες των περισσότερων φίλων ψαράδων στον Ελλαδικό χώρο  .Όλα αυτά που προανέφερα λίγο πολύ μπορεί σε κάποιος να είναι γνωστά πάμε τώρα στην έκπληξη που επιφυλάσσει το DFF-3D και αυτό είναι ότι εκτός από το το δεξί  αριστερό και κάθετο σκαναρισμα  μας παρέχει μια τρισδιάστατη απεικόνιση με ξεκάθαρο ανάγλυφο δηλαδή που είναι τα υποθαλάσσια λιβάδια ,γκρεμοί βουνά,χαρακια  αλλά και το πιο εκπληκτικό την ακριβή θέση των ψαριών σε τρισδιάστατο μοντέλο όπου ο χρήστης μπορεί με το δάχτυλο του να το γυρίσει 360 μοίρες για να  αντιληφθει ακριβώς την ιδιομορφία του τόπου και να του αποκαλυφθούν δεκάδες σημεία ενδιαφέροντος  .Θα δώσω ένα απλό παράδειγμα ας πούμε ότι  έχω ένα στίγμα στα 120 μέτρα το οποίο παίρνω φαγκριά ,πιστεύω κανένας αφελής δε θα πιστεύει ότι μόνο εκεί είναι τα ψάρια η καλύτερα οι συνθήκες που κρατούν  τα ψάρια όπως πχ τα βράχια η τραγάνα  και το ψιλό ,απλά εγώ τυχαίνει να ξέρω μόνο αυτό το σημείο γιατί είτε κάποιος μου το έδωσε η τυχαία το βρήκα  ,σκαναρωντας τώρα  όλη τη περιοχή δηλαδή 120 μέτρα δεξιά και 120 αριστερά  αμέσως θα μου αποκαλυφθούν μπροστά στα μάτια μου όλες οι πιθανοί τόποι που υπάρχουν τα ψάρια έτσι ξερώντας πιο πολλά στίγματα να μπορέσω να κάνω και καλύτερη διαχείριση των ιχθιαποθεματων μη παίρνοντας  πάντα από το ίδιο κοπάδι και περιοχή  ψάρια







                          Τι πληροφορίες παίρνω απο το DFF-3D

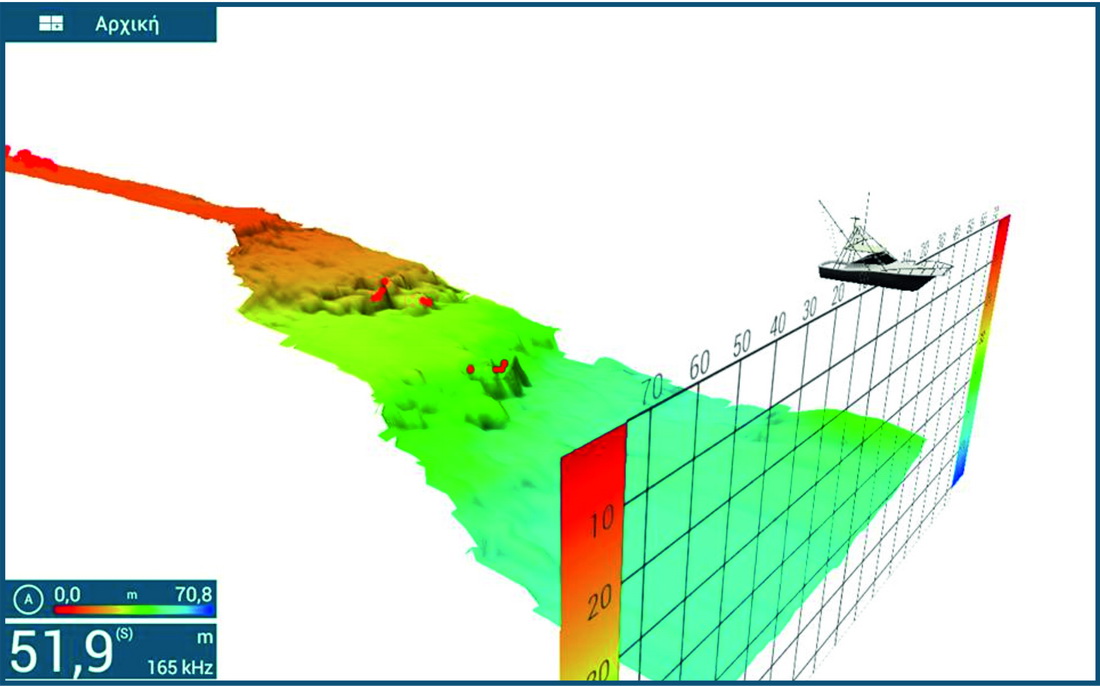

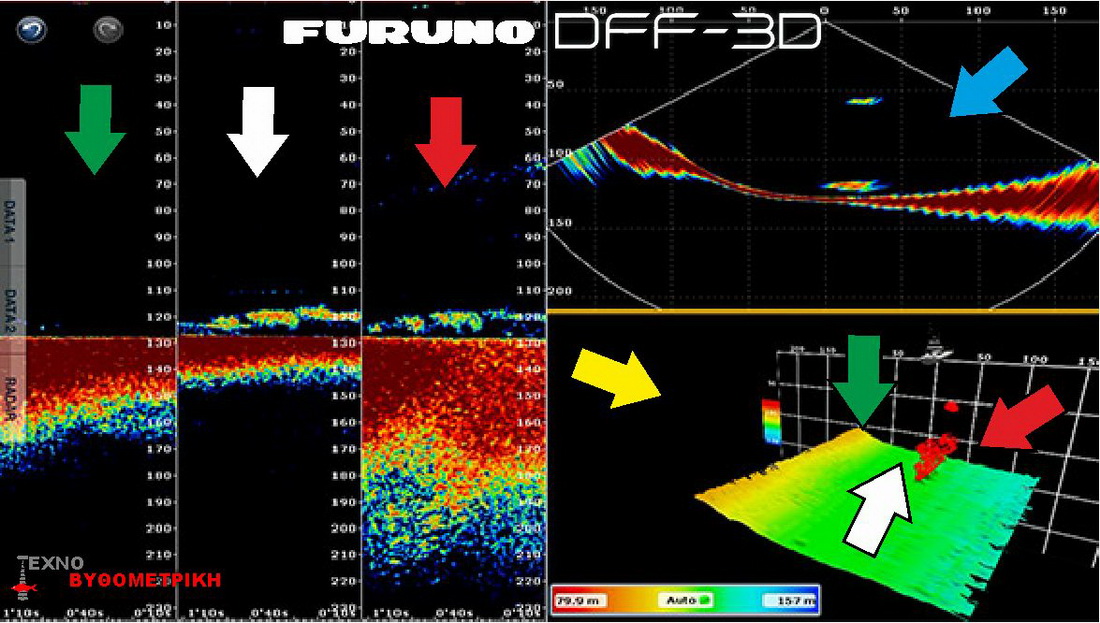

Απαραίτητη προϋπόθεση για να έχουμε την τεχνολογία του DFF-3D είναι να είμαστε κάτοχοι του FURUNO  NavNet  ΤΖtouch2  12 η 15 ,Το πολυδεσμικο βυθόμετρο αποτελείτε από ένα black box (τη κεντρική μονάδα σε ένα κουτί) και τον ειδικό αισθητήρα το οποίο θα συνδεθεί με δίκτυο στην οθόνη μας .Βασικό συστατικό στην επιτυχία είναι η σωστή τοποθέτηση του αισθητήρα σε θέση αλλά και κλίση .με το που σαρώσουμε μια περιοχή θα δούμε μια εικόνα όπως την παρακάτω .Η αριστερή   οθόνη είναι χωρισμένη σε τρία διαφορετικά κομμάτια δηλαδή με το πράσινο βελάκι βλέπουμε αριστερά μας με το άσπρο ακριβώς από κάτω μας και με το κόκκινο στα δεξιά μας .Πάνω και δεξιά στην οθόνη με το γαλάζιο βελάκι βλέπουμε την ανίχνευση των δεσμών σε ευθεία σε πραγματικό χρόνο δηλαδή κάτι σαν το A-scope  που όλοι ξέρουμε και τέλος το πιο εκπληκτικό κάτω δεξιά με το κίτρινο βελάκι το τρισδιάστατο μοντέλο με την ακριβής θέση των ψαριών .Τις οθόνες μπορούμε να τις μεταβάλουμε όπως θέλουμε εμείς  και επίσης μπορούμε να πάρουμε το ακριβές στίγμα των ψαριών η των περιοχών που μας ενδιφέρουν ακόμα και αν έχουμε περάσει. Aυτό που μένει τώρα είναι να το δοκιμάσουμε το αμέσως επόμενο διάστημα στον Ελλαδικό χώρο .





              Aισθητήρας κίνησης (Motion Sensor) η έξυπνη λύση

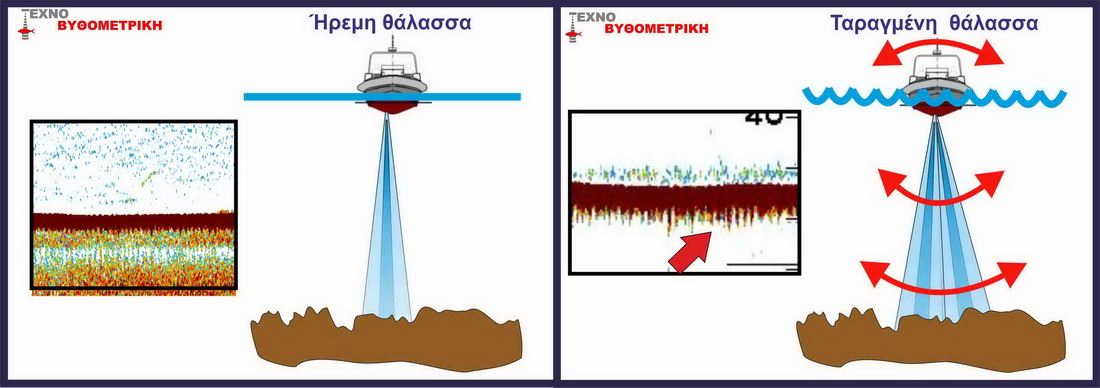

Ένα πρόβλημα που πρόεκυπτε σε εμάς τους ψαράδες με την χρήση των συμβατικών αισθητήρων ήταν το φαινόμενο της καμπάνας ,όπως όλοι γνωρίζουμε το βυθόμετρο εκπέμπει ένα ηχητικό σήμα για αν ανίχνευση πυθμένα και ψάρια αυτό έχει κωνικό σχήμα σαν ανάποδο χωνί . ο αισθητήρας είναι τοποθετημένος πάνω στο σκάφος μας και αυτό είναι πάνω στην επιφάνεια της θάλασσας αυτό σημαίνει ότι το σκάφος θα πάρει κίνηση από τον κυματισμό και μαζί με αυτό και ο αισθητήρας άρα αφού κινείτε ο αισθητήρας κινείτε και αναλόγως το σήμα που εκπέμπεται κάτι σαν τη δέσμη ενός φακού όπου κινείτε αναλόγως με την κίνηση του χεριού μας !όταν στη θάλασσα οι καιρικές συνθήκες είναι καλές  με περιορισμένο κυματισμό το φαινόμενο αυτό περιορίζεται με αποτέλεσμα να παίρνουμε καθαρότερες εικόνες και των στόχων αλλά και ένα ομαλότερο ρεαλιστικότερο ανάγλυφο  πυθμένα ,όταν όμως επικρατεί κυματισμός η δέσμη ταξιδεύει δεξιά αριστερά έτσι  το επιστρεφόμενο σήμα έρχεται συγχυσμένο  με διαφορετική πληροφορία σε κάθε κίνηση άρα συχγιμενο θα είναι και αυτό που θα δούμε στην οθόνη όπως ο βυθός με τραβηγμένες γραμμές (χτένια) αλλά και διακεκομμένες αψίδες  ,στο πιο κάτω σχήμα βλέπουμε τη διάφορα της δέσμης με ήρεμη και ταραγμένη θάλασσα











                            Ο «έξυπνος» αισθητήρας

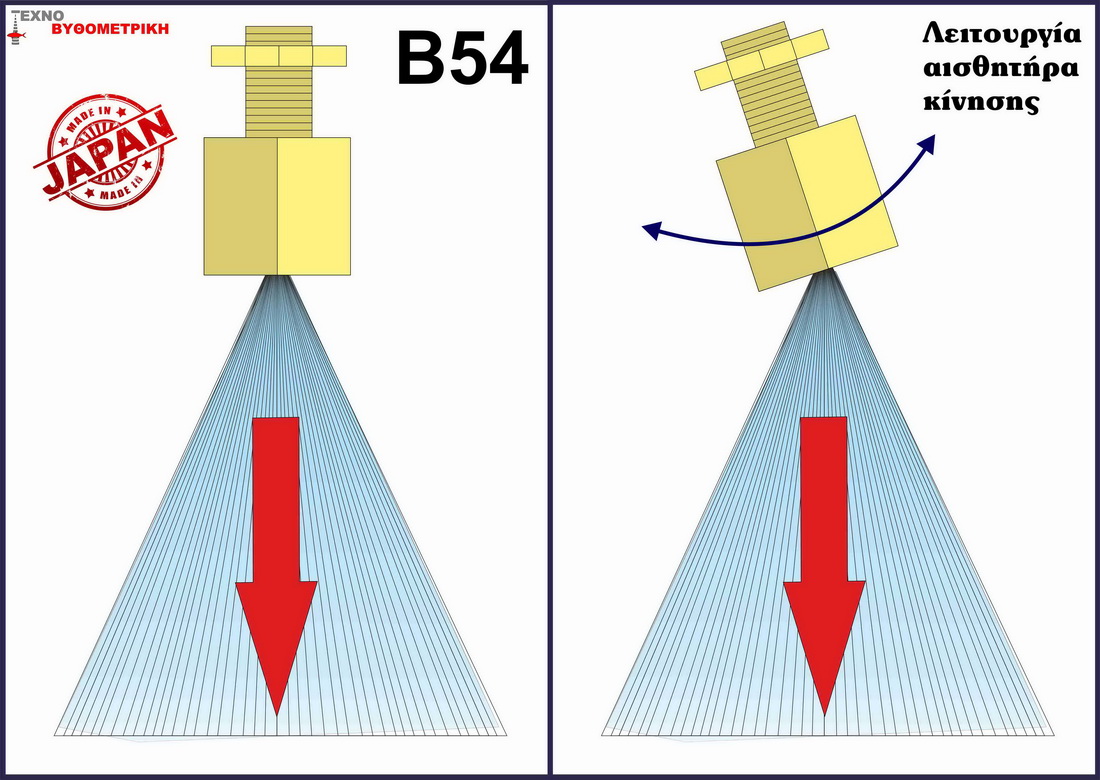

Αν έχουμε μια δέσμη με γωνία κώνου 11 μοίρες  στα 40 μέτρα με διάμετρο 8 μέτρα και με συνθήκες κυματισμού επηρεάζεται αυτό που ανιχνεύουμε φανατιστείτε πόσο λάθος πληροφορία θα πάρουμε αν η δέσμη είναι 120 μοίρες με άκρη κώνου εκατοντάδες μέτρα από το σκάφος .Εδω έρχεται η τεχνολογία αιχμής να δώσει την λύση ,Το πολυδεσμικο βυθόμετρο της FURUNO είναι εφοδιασμένο με τον αισθητήρα Β54 με ενσωματωμένο τον σενσορα  κίνησης έτσι ακόμα και αν κινείτε το σκάφος ο αισθητήρας "καταλαβαίνει» την κίνηση και δίνει σταθεροποιημένη πληροφορία εξομαλύνοντας (pitching and rolling) κάθε ανωμαλία που προέρχεται από τον κυματισμό δίνοντας τη ρεαλιστική απεικόνιση του πυθμένα και των ψαριών , Furuno ψαρεύοντας στο αύριο…..



Το DFF-3D θα είναι διαθέσιμο  στα 3.500 ευρω +ΦΠΑ με πλήρη εκπαίδευση και Τεχνική υποστήριξη από την ΤΕΧΝΟΒΥΘΟΜΕΤΡΙΚΗ

 Δείτε βιντεο εδω :



https://www.youtube.com/watch?v=xLlSAAW6qds

https://www.youtube.com/watch?v=k1HTTtfGLVg

https://www.youtube.com/watch?v=3WbuMSO2iiQ



Δείτε το σχετικό βίντεο με την επεξήγηση των λειτουργιών του
